Se você já pegou uma Hisense com backlight piscando, escurecendo ou LEDs queimando com frequência, sabe que muitas vezes o problema não é só a barra: é a corrente do driver de LED alta, que aumenta aquecimento e acelera a fadiga dos LEDs.

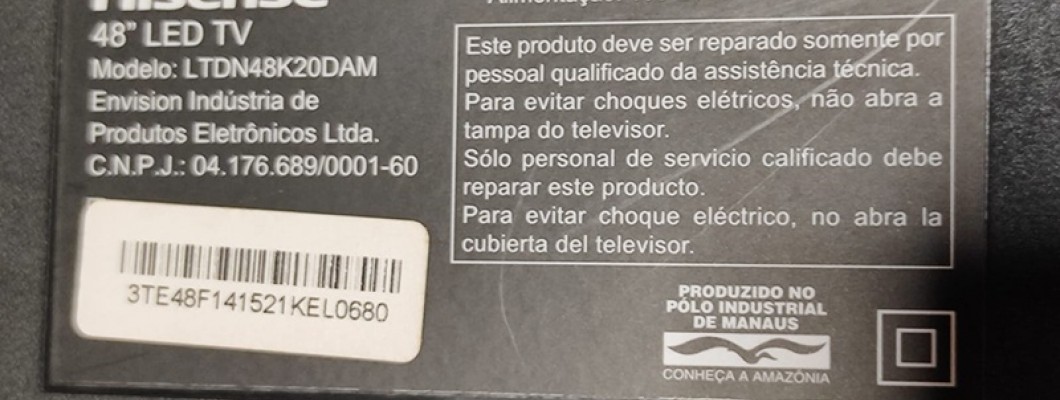

No televisor Hisense LTDN48K20DAM, com fonte RSAG7.820.5482, uma solução prática de bancada para aumentar a durabilidade das barras é reduzir a corrente do backlight através do circuito de sense (leitura de corrente). Neste modelo, a modificação é feita removendo o resistor R994.

Por que reduzir a corrente do backlight ajuda?

Quando a corrente do LED está alta, ocorre:

  • aquecimento excessivo nas barras

  • desgaste rápido das lentes/difusor

  • maior chance de LED abrir (série interrompida)

  • retorno do cliente após pouco tempo, mesmo com barras novas

Reduzindo a corrente, você costuma obter:

  • ✅ menor aquecimento

  • ✅ maior vida útil das barras

  • ✅ redução da chance de retorno

  • ⚠️ leve perda de brilho (normal e geralmente aceitável)

Como essa modificação funciona

O driver de LED controla a corrente medindo a queda de tensão em resistores de sensor de corrente (muitas vezes marcados como ISEN / CS / SENSE no circuito). Esses resistores podem trabalhar em conjunto (em paralelo/combinação).

Regra prática:

  • aumentar a resistência equivalente do “sense” → o driver entende que a corrente atingiu o limite mais cedo → corrente menor

✅ Em muitas fontes RSAG, isso é feito removendo um resistor “paralelo” do conjunto, elevando o valor final do sense.

Quando vale a pena aplicar na Hisense LTDN48K20DAM?

Recomendado quando:

  • você trocou as barras e quer evitar retorno

  • o aparelho já tem histórico de LED queimando

  • a TV chega com backlight forte e barras muito quentes

  • barras paralelas de reposição foram instaladas (e você quer proteger)

Ferramentas e cuidados (importante)

⚠️ O circuito do backlight pode trabalhar com alta tensão em funcionamento.

Ferramentas:

  • ferro de solda ponta fina ou ar quente

  • pinça

  • fluxo de solda

  • malha dessoldadora (opcional)

  • multímetro (continuidade/curto)

Cuidados:

  • TV fora da tomada e capacitores descarregados

  • evitar pontes de solda na região do driver

  • primeiro teste, se possível, com lâmpada série

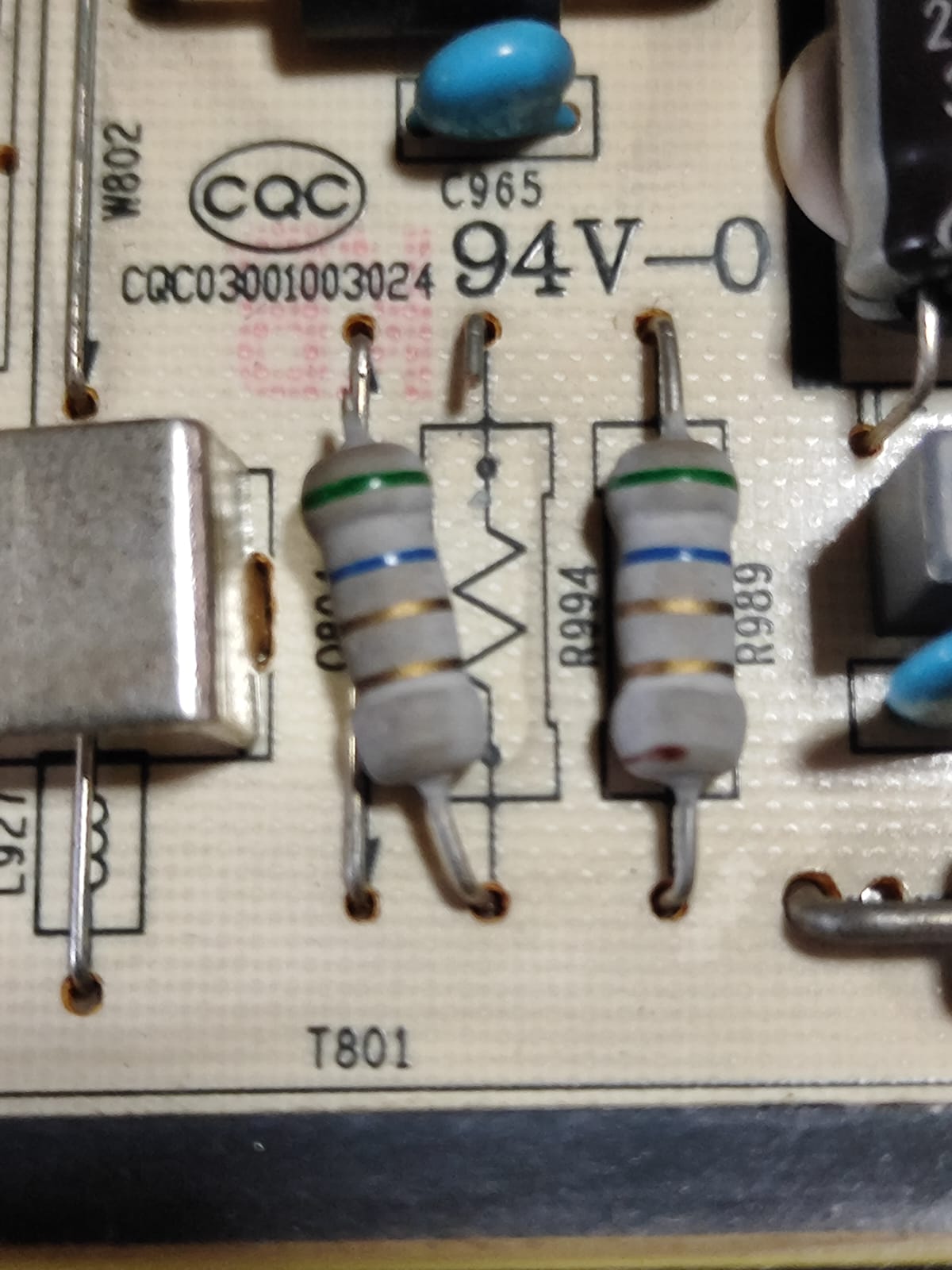

Onde fica o R994?

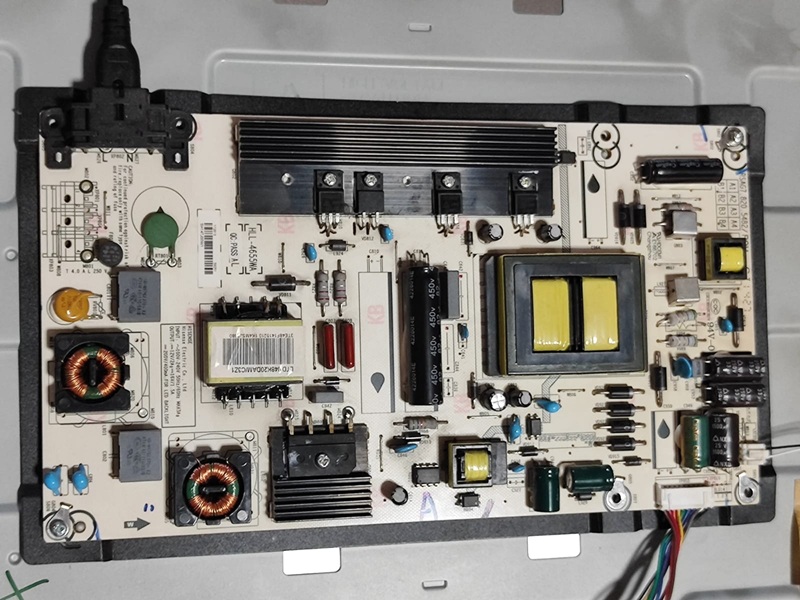

Na fonte RSAG7.820.5482, o R994 fica na área do circuito de controle de corrente do backlight, próximo aos componentes do driver (região de resistores SMD agrupados, normalmente perto do conector/saída do LED ou do setor do driver).

Dica prática: use a serigrafia na placa (R994) para não confundir com resistores vizinhos.

Procedimento (objetivo) — reduzindo a corrente removendo R994

✅ Para reduzir a corrente dos LEDs no Hisense LTDN48K20DAM (RSAG7.820.5482), remova o resistor R994.

Passo a passo:

  1. Localize o R994 pela serigrafia na placa.

  2. Aplique um pouco de fluxo.

  3. Aqueça com ar quente ou ferro ponta fina e remova o R994 com pinça.

  4. Limpe a área e confira com multímetro se não ficou curto/ponte.

  5. Remonte a fonte e teste o backlight.

Resultado esperado:

  • redução moderada do brilho

  • menor aquecimento das barras

  • maior durabilidade do conjunto de LED

Dica extra: ajuste no menu do cliente

Após o reparo, se o menu permitir, reduza “Backlight / Luz de fundo” para níveis moderados. Isso soma com a modificação e melhora bastante a vida útil.
